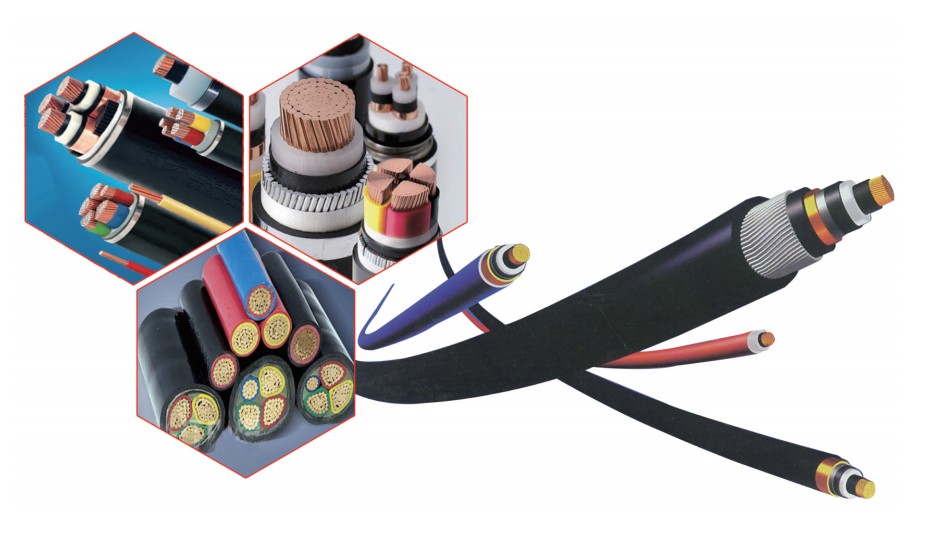

Cabos de energia para instalação fixa em minas de carvão

Este produto é um cabo de energia retardante de chama com núcleo de cobre, classificado para tensões de 10 kV e inferiores, projetado para instalação fixa em minas de carvão. É adequado para uso em sistemas de transmissão e distribuição de energia de baixa e média tensão. Seu desempenho está em conformidade com as normas relevantes da indústria do carvão especificadas em MT818.11–MT818.13-2009, *Cabos para minas de carvão: cabos de energia para instalação fixa com tensão nominal de 10 kV e inferior*.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Solicite um Orçamento

Produto Relacionado

Descrição do Produto

Este produto é um cabo de energia retardante de chamas com núcleo de cobre, classificado para tensões de 10 kV e inferiores, projetado para instalação fixa em minas de carvão. É adequado para uso em sistemas de transmissão e distribuição de energia de baixa e média tensão. Seu desempenho está em conformidade com as normas relevantes da indústria do carvão especificadas em MT818.11–MT818.13-2009, *Cabos para Minas de Carvão: Cabos de Energia para Instalação Fixa Classificados para 10 kV e Inferiores*.

**Principais Características de Desempenho do Produto**

**1. Características Operacionais**

(1) A temperatura nominal máxima dos condutores dos cabos isolados em PVC é 70°C; para os cabos isolados em XLPE, é 90°C.

(2) Durante um curto-circuito (com duração máxima não superior a 5 segundos), a temperatura máxima do condutor não deve exceder 160°C para cabos isolados em PVC, ou 250°C para cabos isolados em XLPE.

(3) Se a temperatura ambiente durante a instalação do cabo cair abaixo de 0°C, o cabo deve ser pré-aquecido.

(4) Raio de curvatura permissível: >15D para cabos de três núcleos; >20D para cabos de núcleo único (em que D representa o diâmetro externo do cabo).

(5) O uso e a manutenção deste produto devem aderir estritamente aos regulamentos estipulados no *Regulamento de Segurança em Minas de Carvão*.

**2. Principais Características de Desempenho Elétrico**

Nº	Item de desempenho técnico	Subitem de teste	Tensão nominal Uo/U (kV)
	>	>	0.6/1	1.8/3	3.6/6	6/10	8.7/10
1	Resistência DC do Condutor (Ω/km)	—	multicolumn{5}{l}{Em conformidade com a norma GB/T 3956-2008, consulte a tabela a seguir}
2	Teste de Descarga Parcial de Rotina	Tensão de teste aplicada (kV)	—	—	multicolumn{3}{l}{1.73Uo}
2	>	Sensibilidade máxima de teste permitida (pC)	—	—	multicolumn{3}{l}{≤ 10}
3	Teste de tensão suportável CA de frequência industrial de rotina	Tensão aplicada de teste (kV)	3.5	6.5	12.5	21	30.5
3	>	Tempo de duração de suportação (min)	5	5	5	5	5

A resistência DC do condutor está em conformidade com as disposições de GB/T 3956-2008, *Condutores de cabos*.

Seção transversal nominal do condutor (mm²)	1.5	2.5	4.61	6	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
Resistência CC máxima a 20℃ (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601

O desempenho retardante de chamas dos cabos atende a todos os requisitos de teste especificados em MT/T 386-2011, *Métodos de Ensaio e Regras de Julgamento para Retardância à Chama de Cabos Retardantes de Chamas para Minas de Carvão*.

(1) Cabos de Energia Isolados em PVC para Minas de Carvão com Tensão Nominal de 1.8/3 kV e Inferior

Modelo, Nome e Escopo de Aplicação

Modelo	Descrição	Aplicação
MVV	Cabo de energia para mina com isolamento em PVC e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de 0.6/1kV e 1.8/3kV.
MVV22	Cabo de energia para mina com isolamento em PVC, armado com fita de aço e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de 0.6/1kV e 1.8/3kV.

(2) Cabos de Energia Isolados em Polietileno Reticulado para Minas de Carvão

Modelo, Nome e Escopo de Aplicação

Modelo	Descrição	Aplicação
MYJV	Cabo de energia para mina com isolamento em XLPE e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de até 8.7/10kV.
MYJV22	Cabo de energia para mina com isolamento em XLPE, armado com fita de aço e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de até 8.7/10kV.
MYJV32	Cabo de energia para mina com isolamento em XLPE, armado com fio de aço fino e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de até 8.7/10kV.
MYJV42	Cabo de energia para mina com isolamento em XLPE, armado com fio de aço grosso e bainha em PVC	Instalação fixa para linhas de transmissão e distribuição de energia CA em ambientes de mineração de carvão com tensão nominal de até 8.7/10kV.

Tensão Nominal, Área Nominal da Seção Transversal e Número de Núcleos dos Cabos

(1) Cabos de Energia Isolados em PVC para Minas de Carvão

Modelo	Número de condutores	Tensão nominal (kV)
		0.6/1	1.8/3
		Seção transversal nominal (mm²)
MVV, MVV22	3	1.5~300	10~300
MVV, MVV22	3	2.5~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVV, MVV22	3+1	4~300	10~300
MVVM, VV22	4	4~185	4~185
MVVM, VV22	4	4~185	4~185

(2) Cabos de Energia Isolados em Polietileno Reticulado para Minas de Carvão

Modelo	Configuração dos Núcleos	Tensão nominal (kV)
		0.6/1	1.8/3	3.6/6, 6/6, 6/10, 8.7/10
		Seção transversal nominal (mm²)
MYJV	3	1.5~300	10~300	25~300
MYJV22	3	1.5~300	10~300	25~300
MYJV32	3	16~300	16~300	25~300
MYJV42	3	50~300	50~300	50~300
MYJV	3+1	4~300	10~300	-
MYJV22	3+1	4~300	10~300	-
MYJV	4	4~185	4~185	-
MYJV22	4	4~185	4~185	-
