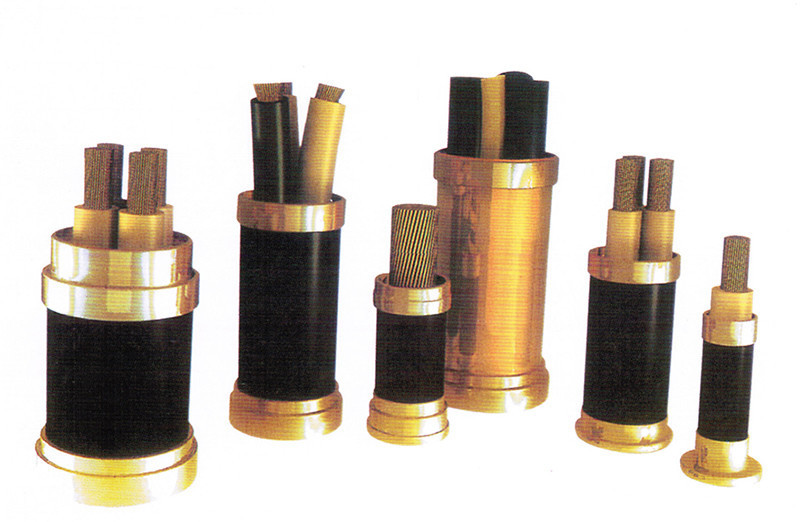

Cabos de energia retardantes de chama para minas de carvão

Este produto é um cabo de energia retardante de chama com condutor de cobre, classificado para tensões de 10 kV e abaixo, projetado para instalação fixa em minas de carvão. É adequado para uso em sistemas de transmissão e distribuição de energia de baixa e média tensão.

+86 198 6198 9573

+86 198 6198 9573

Anita@frt-electric.com

Solicite um Orçamento

Produto Relacionado

Descrição do Produto

Este produto é um cabo de energia retardante de chama com condutor de cobre, classificado para tensões de 10 kV e inferiores, projetado para instalação fixa em minas de carvão. É adequado para uso em sistemas de transmissão e distribuição de energia de baixa e média tensão.

Os cabos de energia com isolamento em PVC para minas de carvão estão em conformidade com a norma MT/T 818.12.

Os cabos de energia com isolamento em XLPE para minas de carvão estão em conformidade com a norma MT/T 818.13.

(1) Cabos de Energia Retardantes de Chama com Isolamento em PVC para Minas de Carvão: Modelos, Nomes e Escopo de Aplicação

Modelo	Nome Completo	Cenários de Aplicação
MVV	Cabo de energia para minas de carvão com isolamento em PVC e bainha em PVC	Adequado para instalação em ambientes internos, em túneis, valas para cabos, dutos, áreas inflamáveis e severamente corrosivas; não é resistente a forças mecânicas externas.
MVV22	Cabo de energia para minas de carvão com isolamento em PVC, armadura de fita de aço e bainha em PVC	Adequado para instalação em ambientes internos, em túneis, valas para cabos, dutos, áreas inflamáveis e severamente corrosivas; pode suportar certas forças mecânicas externas, mas não força de tração.

(2) Tipos, Nomes e Escopos de Aplicação dos Cabos de Energia Retardantes de Chama com Isolamento em Polietileno Reticulado para Minas de Carvão

Modelo	Nome Completo	Campo de aplicação
MYJV	Cabo de energia para minas de carvão com isolamento em XLPE e bainha em PVC	Adequado para instalação em ambientes internos, em túneis, valas para cabos, aéreo e subterrâneo; não é resistente à pressão mecânica nem à força de tração.
MYJV22	Cabo de energia para minas de carvão com isolamento em XLPE, armadura de fita de aço e bainha em PVC	Adequado para instalação em ambientes internos, em túneis, valas para cabos, aéreo e subterrâneo; não é resistente à pressão mecânica nem à força de tração.
MYJV32	Cabo de energia para minas de carvão com isolamento em XLPE, armadura de fios finos de aço e bainha em PVC	Adequado para instalação em áreas de grande desnível e poços verticais; não é resistente a grande força de tração.
MYJV42	Cabo de energia para minas de carvão com isolamento em XLPE, armadura de fios grossos de aço e bainha em PVC	Adequado para instalação em áreas de grande desnível e poços verticais; resistente a grande força de tração.

Área Nominal da Seção Transversal e Número de Condutores dos Cabos

(1) Cabos de Energia Retardantes de Chama com Isolamento em PVC para Minas de Carvão

Modelo	Configuração dos Núcleos	Tensão nominal (kV)	Seção transversal nominal (mm²)
	>	0.6/1	>
	>	1.8/3	>
MVV / MVV22	3	0.6/1	1.5 ~ 300
MVV / MVV22	3	1.8/3	10 ~ 300
MVV / MVV22	3+1	0.6/1	2.5 ~ 300
MVV / MVV22	3+1	1.8/3	10 ~ 300
MVV / MVV22	4	0.6/1	4 ~ 185
MVV / MVV22	4	1.8/3	4 ~ 185

(2) Cabos de Energia Retardantes de Chama com Isolamento em Polietileno Reticulado para Minas de Carvão

Modelo	Configuração dos Núcleos	Tensão nominal (kV)	Seção transversal nominal do condutor (mm²)
	>	0.6/1	>
	>	1.8/3	>
	>	3.6/6, 6/6, 6/10, 7.8/10	>
MYJV	3	0.6/1	1.5 ~ 300
MYJV22	3	0.6/1	2.5 ~ 300
MYJV32	3	0.6/1	16 ~ 300
MYJV42	3	0.6/1	50 ~ 300
MYJV	3	1.8/3	10 ~ 300
MYJV22	3	1.8/3	10 ~ 300
MYJV32	3	1.8/3	16 ~ 300
MYJV42	3	1.8/3	50 ~ 300
MYJV	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV22	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV32	3	3.6/6, 6/6, 6/10, 7.8/10	25 ~ 300
MYJV42	3	3.6/6, 6/6, 6/10, 7.8/10	50 ~ 300
MYJV	3+1	0.6/1	4 ~ 300
MYJV22	3+1	0.6/1	4 ~ 300
MYJV	3+1	1.8/3	10 ~ 300
MYJV22	3+1	1.8/3	10 ~ 300
MYJV	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV22	3+1	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV32	4	0.6/1	4 ~ 185
MYJV42	4	0.6/1	4 ~ 185
MYJV32	4	1.8/3	4 ~ 185
MYJV42	4	1.8/3	4 ~ 185
MYJV32	4	3.6/6, 6/6, 6/10, 7.8/10	-
MYJV42	4	3.6/6, 6/6, 6/10, 7.8/10	-

1. Características Operacionais

(1) A temperatura nominal máxima do condutor para cabos com isolamento em PVC é 70°C. A temperatura nominal máxima do condutor para cabos com isolamento em XLPE é 90°C.

(2) Durante um curto-circuito (com duração máxima não superior a 5 segundos), a temperatura máxima do condutor não deve exceder 160°C para isolamento em PVC, e não deve exceder 250°C para isolamento em XLPE.

(3) Se a temperatura ambiente durante a instalação do cabo for inferior a 0°C, o cabo deve ser pré-aquecido.

(4) Raio de curvatura permissível: ≥ 15D para cabos de três condutores; ≥ 20D para cabos de um condutor (onde D é o diâmetro externo do cabo).

2. Principais Características Elétricas

Nº	Item de teste	Subitem	0.6/1 kV	1.8/3 kV	3.6/6 kV XLPE	6/10 kV XLPE	8.7/10 kV
1	Resistência DC do Condutor (Ω/km)	—	multicolumn{5}{c}{Deve estar em conformidade com as disposições da GB/T 3956-2008, consulte a tabela abaixo}	>	>	>	>
2	Teste de Descarga Parcial de Rotina	Tensão aplicada (kV)	—	—	5.4	9	13
2	>	Sensibilidade de Teste ≤ (pC)	—	—	10	10	10
3	Teste de Tensão Suportável AC de Rotina	Tensão de Teste (kV)	3.5	6.5	12.5	21	30.5
3	>	Duração (min)	5	5	5	5	5

Resistência CC do Condutor

A resistência CC do condutor está em conformidade com os requisitos da norma GB/T 3956-2008, *Condutores de Cabos*. Consulte a tabela abaixo.

Seção transversal nominal (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
Resistência máxima em corrente contínua a 20°C (Ω/km)	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.5244	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754	0.0601
